В настоящее время существует несколько основных вариантов построения системы радиоуправления. Это аналоговая система, основанная на частотном кодировании сигнала и декодирующая принимаемый сигнал при помощи LC-контуров или активных RC-фильтров; цифровая система, основанная на передаче и приеме цифрового сигнала, организованного в виде последовательного цифрового кода.

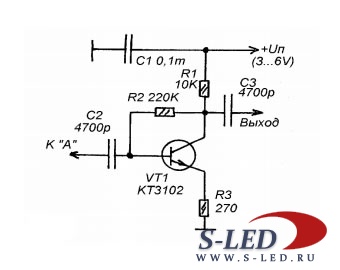

На рисунке 9 приводится схема выходного каскада для аналоговой частотной или DTMF системы. Это простой усилительный каскад. Рисунок 9  Микросхему МС3361 можно заменить аналогичной отечественной К174ХА26, но это потребует повышения напряжения питания до 4.5-6V и у неё немного другая цоколевка (18 выводов). Варикап КВ110 можно заменить на КВ109, КВ102, КВ104, КВ121. Все конденсаторы, работающие в контурах -типа КД, КТ или импортные дисковые. Должны быть с минимальным ТКЕ. Остальные конденсаторы любого типа. Операционный усилитель КР140УД608 - любой ОУ общего применения.
|
