Иногда в быту возникает необходимость включать или выключать электроприборы в определенное время. Например, если требуется зарядка аккумулятора с помощью простого зарядного устройства, или нужно в определенное время включить ночное освещение, охранную систему. Для автоматизации указанных действий нужен таймер.
Хотя, есть и часы с независимым отключением ежечасной сигнализации. Если ежечасную сигнализацию можно отключить не отключая функцию будильника, то от цепи R3-C3 можно отказаться. Если же это невозможно, то нужно будет при налаживании подобрать сопротивление резистора R3 так, чтобы на ежечасные попискивания триггер не реагировал, а на сигнал будильника реакция была бы без существенных задержек.
Выходной ключ выполнен на двух транзисторах типа IRF840. Каждый из них представляет собой мощный высоковольтный МОП-ключ с встроенным диодом, включенным в обратном направлении между стоком и истоком. Транзисторы, при включении показанном на схеме, совместно со встроенными диодами работают так, что на каждой полуволне сетевого напряжения ток пропускает только переход одного транзистора и диод второго, и наоборот. Это позволяет работать на переменном токе.
Управляющее напряжение на затворы полевых транзисторов поступает через R4. Этот резистор снижает влияние довольно большой емкости затворов транзисторов на выход микросхемы D1 (без резистора R4 будут сбои, выражающиеся в самопроизвольном переключении триггера).
Источник питания состоит из выпрямителя на диоде VD6 (и диодах транзисторов VT1 и VT2) и параметрического стабилизатора на резисторах R6-R8 и стабилитроне VD5. Здесь поставлены три резистора по 6,8 К вместо одного на 20-21 К с тем чтобы увеличить геометрическую длину сопротивления. Это многократно уменьшает вероятность пробоя сопротивления по пыли, влаге или по самому материалу резистора, так как даже при пробое одного резистора еще два будут ограничивать ток через стабилитрон.
Монтаж сделан на печатной плате. Транзисторы работают без радиаторов, так они могут коммутировать мощность до 500W.
Корпусом устройства является модуль «розетка с двойным выключателем», который обычно используют для санузлов (двойной выключатель - туалет / ванная, а розетка для бритвы или стиральной машины). Детали выключателя удалены и вниз основания монтажной коробки установлена плата, а над ней, в углублении для клавиш выключателя прикреплен зажим для фиксации карманных часов-будильника, и панель для установки кнопки S1 и тумблера S2.
Налаживание. Если при сигнале будильника напряжение на С2 не достигает уровня логической единицы можно, во-первых, изменить полярность подключения будильника к схеме, во-вторых, увеличить сопротивление R1.

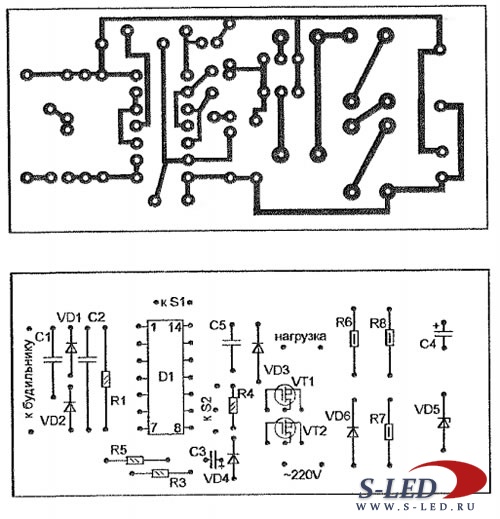

Печатная плата цифрового таймера
