    Светодиодные ёлочные украшения


    Светодиодные ёлочные украшения

    Светодиоды по многим характеристикам выгоднее и лучше ламп накаливания, особенно если дело касается не освещения, а декоративного украшения новогодней ёлки. Светодиоды бывают разные, на ёлке наиболее эффектно будут выглядеть сверхяркие разных цветов. Такими светодиодами можно украсить не только маленькую настольную ёлку, но полноразмерную. Они бывают красные, желтые, белые, синие, зеленые, оранжевые. Еще бывают мигающие, причем, есть такие мигающие, которые мигают двумя или тремя разными цветами. Выглядит это очень интересно, в отличие от лампы накаливания, которая менять свой цвет не может.

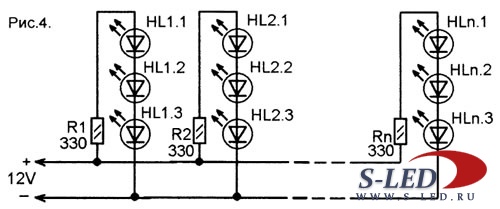

    В каждой ветви (рис. 4) может быть светодиодов и больше и меньше трех. Важно то, чтобы суммарное напряжение падения светодиодов было как минимум на 10% меньше напряжения источника питания, в противном случае, светодиоды гореть не будут либо будут гореть очень слабо. Сопротивление гасящего резистора, который включается последовательно светодиоду или светодиодам нужно выбирать таким, чтобы сила тока через светодиод была не более допустимого для него значения, но такой, чтобы свечение было достаточно ярким.

    Светодиодные ёлочные украшения

    Рассчитать гасящее сопротивление для цепи со светодиодами можно по формуле:

    R = (U - Uc) /1, где U - напряжение питания, Uc - суммарное напряжение падения последовательно включенных светодиодов, I -сила тока.

    Например, напряжение питания 12V, последовательно включены три светодиода, с напряжениями падения 1,9V, 2,4V и 2,1V. Требуется сила тока через светодиоды 17mA.

    Считаем Uc = 1,9 + 2,4 + 2,1 = 6,4V. Затем вычисляем R = (12 - 6,4) / 0,017 = 329,4 Ом, то есть, нужен резистор на 330 Ом.

    В этой формуле разность (U - Uc) не должна быть отрицательной или равной нулю. То есть, напряжение питания всегда должно быть больше напряжения падения на светодиодах.

    Однако нужно учесть и то, что если в цепи есть мигающий светодиод, то напряжение питания не должно быть больше максимально допустимого для мигающего светодиод а, находящегося в выключенном состоянии. К сожалению, этот параметр не всегда приводится в справочниках, но подавляющее большинство мигающих светодиодов нормально переносят прямое напряжение до 30V в выключенном состоянии. А вот при большем напряжении некоторые выходят из строя.
