В большинстве китайских магнитол, которыми перенасыщен рынок аппаратуры, функция записи, похоже, является второстепенной. Иначе как объяснить отсутствие частотной коррекции в тракте УЗ и отсутствие высокочастотного подмагничивания. В результате, такие аппараты, которые удовлетворительно работают на воспроизведение, по качеству записи оказываются ниже простого диктофона. Сильные нелинейные искажения и большой уровень шума, не говоря уже о перекосе частотной характеристики.
Во многих магнитофонах импортного производства, и даже в достаточно хороших, стирание выполняется постоянным магнитом, который в режиме записи приближается механизмом к ленте и входит с ней в контакт. Можно много спорить о том хорошо это или плохо. Возможно не очень хорошо, если учесть что во всех импортных дорогих кассетных деках и в видеомагнитофонах применяется все же высокочастотное стирание.
Но все же, если переделка лентопротяжного механизма под установку стирающей головки взамен магнита не желательна (или механически слишком сложна), то можно оставить постоянный магнит, а головку СГ1 заменить дросселем типа ДМ-04 или ДМ-05 индуктивностью 200-300 мкГн. Это сохранит работу генератора и позволит его использовать для ВЧ-подмагничивания. Но все же, на мой взгляд, лучше установить настоящую головку стирания, импортную или отечественную, например, ЗС124. Частота ГСП зависит от индуктивности стирающей головки и емкости конденсатора С19.

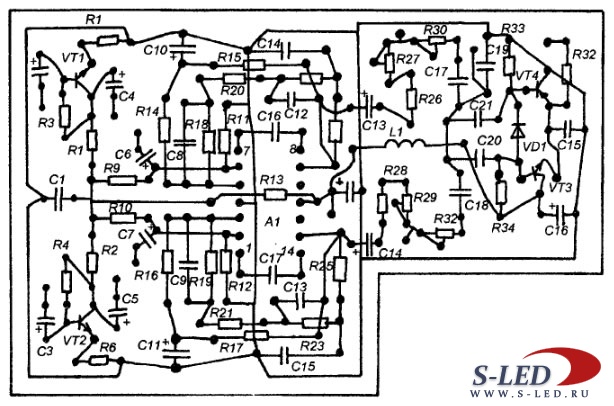

Детали узла записи смонтированы на небольшой печатной плате из фольгированного стеклотекстолита. Расположение печатных дорожек - одностороннее. Все детали и положение печатных дорожек на ней показано схематически. К читателю схема монтажа как бы обращена стороной расположения печатных дорожек. Это позволяет просто при помощи копировальной бумаги для пишущих машинок перевести схему положения дорожек на фольговую поверхность заготовки платы. Затем, по этой переведенной на фольгу схеме рисуют печатные дорожки при помощи перманентного маркера для письма по стеклу, или другим способом. Травление - в растворе хлорного железа.
Постоянные резисторы - импортные аналоги MJ1T-0125 или ВС-0125. Подстроечные резисторы малогабаритные вертикальные типа ПР-1 (такие на платах цветности многих телевизоров типа УСЦТ). Если резисторы рассчитаны на горизонтальную установку их средний вывод нужно удлинить допаяв проволокой (обрезком вывода постоянного резистора) и изогнуть все выводы как у переменного резистора под вертикальную установку.
Тип сдвоенного переменного резистора зависит от конструкции аппарата, в котором будет установлен этот узел.
Конденсаторы - импортные дисковые бежевого цвета. Можно заменить любыми другими малогабаритными конденсаторами. Электролитические конденсаторы -импортные аналоги К50-35.
L1 - дроссель индуктивностью 200-300мкГн. При монтаже резистор R13 располагается над корпусом микросхемы А1.
Режимы работы предварительных усилителей на VT1 и VT2 приведены на схеме (на коллекторах по 1,7V).
При необходимости их подгоняют подбором номиналов R3 и R4. Эти напряжения могут отличаться от 1,7V, но обязательно должны быть одинаковыми.
Напряжения на выходах ОУ (выводы 9 и 13) должны быть равны половине напряжения питания (3 V для питания 6V). При необходимости их устанавливают резисторами R9 и R10. Эти напряжения должны быть одинаковыми.
При необходимости коэффициенты усиления операционных усилителей микросхемы А1 можно уровнять подбором сопротивления резистора R20 (или R21). Но, ОУ одной микросхемы обычно имеют очень близкие параметры и в таком подгоне, обычно, не нуждаются.
ГСП обычно начинает работать сразу (при подключенной стирающей головке или её заменяющей катушке). Частоту генерации можно установить подбором емкости С19. Точно частоту устанавливать нет надобности, - важно чтобы она была больше 50 кГц и меньше 100 кГц. Поэтому частоту можно контролировать по осциллографу или даже по простому стрелочному частотомеру.
Токи подмагничивания (R31, R30) и токи записи (R27, R29) устанавливаются экспериментально, делая пробные записи так чтобы получить наилучшее качество записи. Эти параметры сильно зависят от используемых магнитных головок. Нужно учитывать, что изменение сопротивлений R27 и R29 приводит не только к изменению тока записи, но и к небольшому изменению тока подмагничивания. Поэтому регулировку нужно делать методом последовательных приближений.
