Одной из широко распространенных схем усилительных каскадов является дифференциальная схема. Дифференциальные каскады лежат в основе широкоизвестных операционных усилителей. Мы уже рассматривали как функционирует операционный усилитель и проводили с ним опыты, но сам операционный усилитель рассматривался как некий «аналоговый элемент», имеющий определенные свойства.

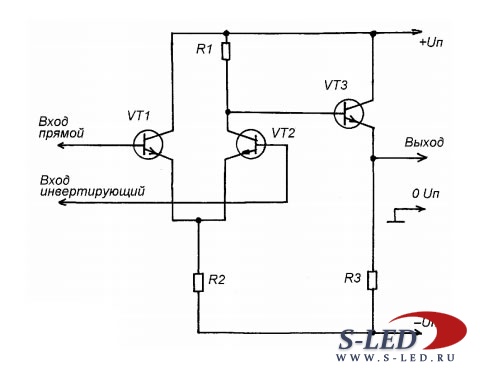

Рисунок 4


Теперь напряжение будет увеличиваться на базе VT1. Транзистор VT1 начинает открываться и напряжение на его эмиттере, а вместе с тем и на эмиттере VT2 растет. Это приводит к повышению напряжения на коллекторе VT2 и, следовательно, повышению напряжения на эмиттере VT3. Таким образом, увеличение напряжения на базе VT1 приводит к увеличению напряжения на выходе поэтому, база VT1 - это прямой вход операционного усилителя. Реальная схема операционного усилителя значительно сложнее.
