Используя современные фотоприемники от теле-видеоаппаратуры (микросхемы, содержащие фотодиод и усилитель-формирователь) , можно делать очень простые и миниатюрные, при том, достаточно чувствительные, датчики, реагирующие на пересечение отраженного инфракрасного луча или на отражение луча при перемещении перед датчиком любого предмета (или если предмет, на который направлен датчик, убрать).

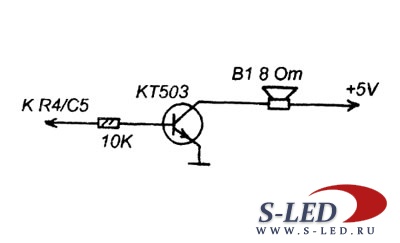

Таким образом, — если отражение есть, то на выходе будет ноль, если отражения нет, то на выходе будут импульсы частотой около 1 кГц. Выход рассчитан на работу с микросхемами серии К561 (или аналогичными). Если к выходу этого устройства подключить транзисторный ключ с малогабаритным динамиком в коллекторной цепи (рисунок 2), то получится готовое устройство, которое будет молчать, если перед ним расположить какой-то предмет, например античную вазу (или бутылку водки, — кому как), и пронзительно запищит, если этот предмет убрать.

Рисунок 2


Схема второго варианта датчика показана на рисунке 3, он не критичен к форме импульсов ИК-излучения. Работает он наоборот. Если перед ним расположен предмет, то динамик пищит, а если предмет убрать — замолкает.

Рисунок 3

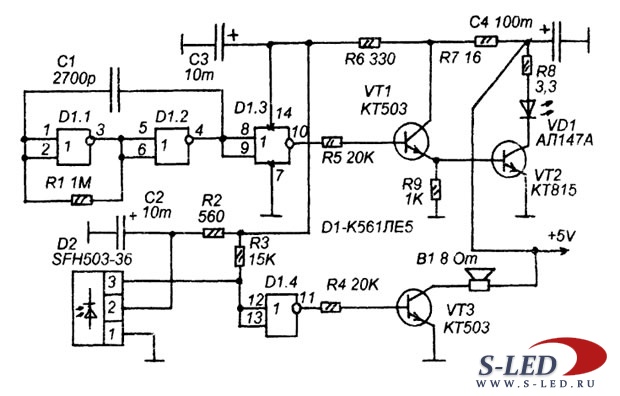

На микросхеме D1 выполнен генератор импульсов частотой около 1 кГц, эти импульсы, как и в предыдущей схеме, поступают на транзисторный ключ на VT1 и VT2, в коллекторной цепи VT2 включен ИК-светодиод VD1. Этот светодиод вырабатывает ИК-вспышки следующие с частотой мультивибратора. Фотоприемник D2 эти вспышки принимает, затем они инвертируются элементом D1.3 (выходные импульсы D2 имеют отрицательную полярность), и поступают на транзисторный ключ VT3 с миниатюрным динамиком В1 на выходе.

Такой датчик можно установить на входе в помещение. Пока мимо датчика ничего не перемещается, динамик будет молчать, а при перемещении, например при проходе перед ним человека, ИК-сигнал отразится и попадет на фотоприемник, а динамик прозвучит.

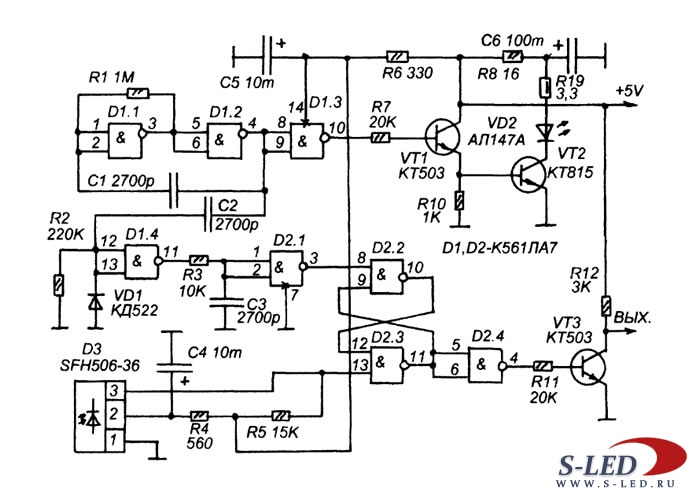

На рисунке 4 показана более совершенная схема, предназначенная для работы с охранной системой или с другим устройством, которое должно отреагировать на срабатывание этого датчика. Его отличие от схемы на рис. 1 в том, что данный датчик не критичен к искажениям формы импульсов при прохождении их через ИК-канал передачи. И в том, что с выходной сигнал имеет строгую логическую форму, то есть, изменение состояния вызывает изменение постоянного логического уровня на выходе, а не появление импульсов.

Рисунок 4


Мультивибратор на элементах D1.1-D1.2 генерирует импульсы частотой около 1 кГц. Эти импульсы через D1.3 поступают на транзисторный ключ на VT1-VT2, на выходе которого включен ИК-светодиод VD2. Светодиод излучает вспышки ИК-излучения следующие с частотой мультивибратора.

В основе схемы лежит RS-триггер D2.2-D2.3. на один из его входов поступают импульсы от фотоприемника, на второй вход — импульсы от мультивибратора. Узел на элементах D1.4 и D2.1 изменяет форму импульсов, поступающих с выхода мультивибратора, делает их короче (цепь С2 R2) и заставляет их следовать с небольшим запаздыванием (цепь R3 С3). В результате эти импульсы оказываются короче импульсов, поступающих от фотоприемника и к тому же, они всегда поступают на RS-триггер уже после того, как на второй вход RS-триггера прошел фронт импульса с выхода фотоприемника.

Поскольку триггер на D2.2 и D2.3 имеет приоритет по своему нижнему (по схеме) входу, то поступление на его верхний (по схеме) вход короткого импульса, во время действия на на его нижнем входе более длинного импульса, никак на состоянии триггера не отражается. И триггер остается в том состоянии, в которое его установил импульс поступивший с выхода фотоприемника, — в единичном состоянии (транзистор VT3 закрыт и на его коллекторе будет напряжение высокого уровня).
