    Схема приемного тракта на СВ-диапазон


    Схема приемного тракта на СВ-диапазон

    Приемный тракт, описываемый в этой статье, может послужить основой для малогабаритного одноканального переговорного устройства на диапазон 27 МГц. Этот тракт отличается введением пьезокерамического фильтра в тракт ПЧ и построением УМЗЧ на более современной специализированной микросхеме, отличающейся небольшим током потребления.





    В состав микросхемы К174ХА26 входит схема системы шумопонижения, в данном случае эта система не используется, во-первых, чтобы не усложнять радиотракт, предназначенный для работы в миниатюрной радиостанции, а во-вторых, потому что многие экземпляры микросхем К174ХА26, имеющиеся в продаже на радиорынках и в магазинах имеют дефект, заключающийся в неработоспособности триггера, блокирующего ЗЧ. Однако, если есть необходимость и желание ввести в тракт систему шумоподавления (она блокирует ЗЧ при отсутствии полезного сигнала).

    Низкочастотный сигнал выделяется на выводе 10 А1 и поступает через регулятор громкости R2 на УМЗЧ, построенный на микросхеме А2 - ВА5386. Нагрузка микросхемы — старомодный динамик 02-ГД-1 с катушкой на 6,5 Ом, но можно использовать любой малогабаритный широкополосной динамик или телефонный капсюль со звуковой катушкой 4...50 Ом.

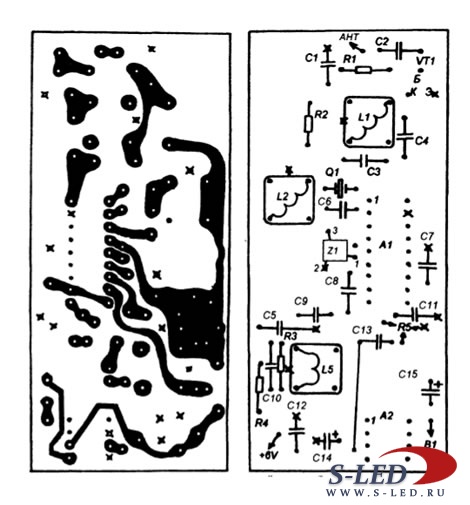

    Макет печатной платы приемного тракта (двухсторонняя метализация)

    'СхемаРадиотракт собран на одной малогабаритной печатной плате с двухсторонней металлизацией. На рисунках показана разводка дорожек платы со стороны пайки (с обратной стороны от расположения деталей) и вид на расположение деталей. Со стороны деталей фольга не протравливается, она играет роль общего минуса питания и экрана монтажа одновременно.

    Вокруг отверстий, не отмеченных на плате крестиками фольга зенкуется при помощи сверла большого диаметра, так чтобы вывод детали, установленный в это отверстие не контактировал с этим слоем фольги. В отверстиях отмеченных крестиками фольга не зенкуется, — в этих местах пайка ведется со стороны деталей, непосредственно к этому слою фольги.

    Зенковка отверстий приводит к некоторому уменьшению толщины стеклотекстолита в местах пайки выводов деталей. Поскольку выводы одновременно выполняют роль и механического крепления детали, такой способ монтажа снижает прочность их установки. Чтобы этого не происходило нужно перед травлением наносить слой защитной краски на фольгу со стороны деталей, таким образом, чтобы вокруг отверстий не обозначенных крестиками были незакрашенные участки. Тогда, в процессе травления фольга вокруг этих отверстий протравится и зенковать их не будет необходимости.

    В качестве каркасов для контурных катушек используются каркасы от субмодулей СМРК-1, СМРК-2 цветных телевизоров типа 2-3-УСЦТ. Эти каркасы имеют по четыре секции, а также подстроечные сердечники из феррита 50 ВЧ и экраны. Катушки L1 и L2 наматываются проводом ПЭВ диаметром 0,2-0,43 мм. L1 содержит 6,5 витка, L2 - 8 витков. Катушка L3 наматывается проводом ПЭВ диаметром 0,1-0,16 мм. Она содержит 80 витков. Экраны всех катушек паяются к фольге со стороны деталей.
