    Микросхемы УМЗЧ LA4276, LA4277, LA4278

    Микросхемы представляет собой двух-канальные усилители мощности ЗЧ с однополярным питанием. Предназначены для работы в аудиотехнике. LA4276 и LA4277 выполнены в корпусах SIP10H-D, а LA4278 в SIP10H с одинаковыми схемами включения. Различие - в электрических параметрах микросхем. Предусмотрена блокировка шунтированием вывода 3 резистором R1.





    Микросхемы УМЗЧ LA4276, LA4277, LA4278
    Микросхемы УМЗЧ LA4276, LA4277, LA4278
    Параметры LA4276

    1. Напряжение питания (+Vcc).......10-24V.
    Номинальное значение.............16 V.
    2. Максимальный ток потребления ... 3А.
    3. Сопротивление нагрузки................ 8 Om.
    4. Номинальный ток покоя................ 46mA.
    5. Коэффициент усиления................. 40дб.
    6. КНИ при выход, мощ. 2х0.5W.....0,1%.
    7. Выходная мощность при КНИ 10% и напряжении питания 16V..............2х3W.

    Параметры LA4277

    1. Напряжение питания (+Vcc).......10-24V.
    Номинальное значение.............20 V.
    2. Максимальный ток потребления ... 4А.
    3. Сопротивление нагрузки................ 8 Om.
    4. Номинальный ток покоя................ 50mA.
    5. Коэффициент усиления................. 40дб.
    6. КНИ при выход, мощ. 2х0.5W.....0,1%.
    7. Выходная мощность при КНИ 10% и напряжении питания 20V............2х5W.

    Параметры LA4278

    1. Напряжение питания (+Vcc).......10-34V.
    Номинальное значение.............28 V.
    2. Максимальный ток потребления ... 5А.
    3. Сопротивление нагрузки................ 8 Om.
    4. Номинальный ток покоя................ 55mA.
    5. Коэффициент усиления................. 40дб.
    6. КНИ при выход, мощ. 2х0.5W.....0,1%.
    7. Выходная мощность при КНИ 10% и напряжении питания 28V..........2х10W.

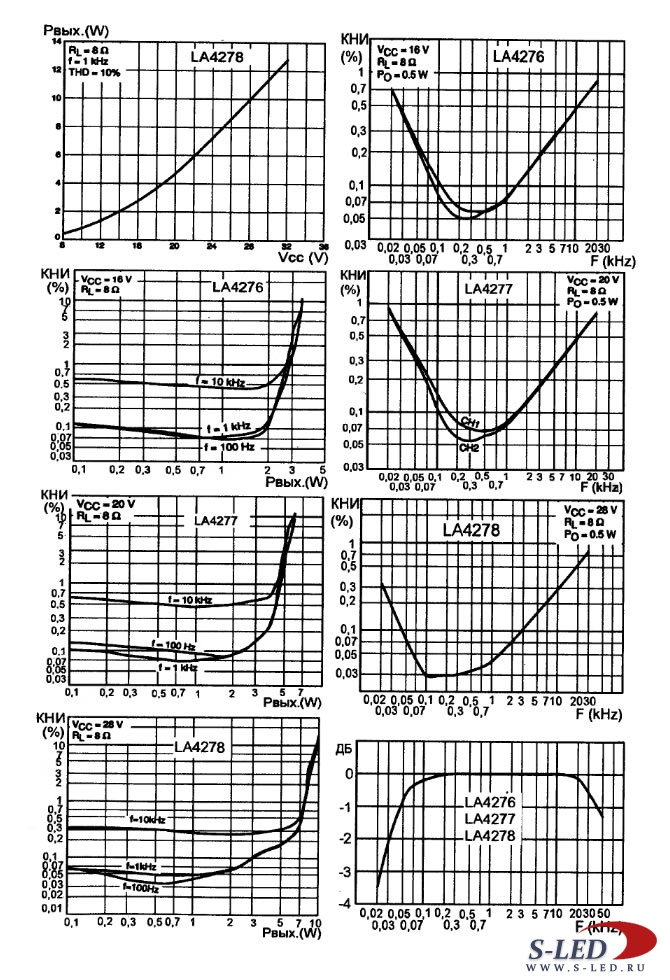

    Микросхемы УМЗЧ LA4276, LA4277, LA4278
