    Телефонный ключ для домофона


    Телефонный ключ для домофона

    Современный домофон становится привычной и модной принадлежностью, такой же, как ранее были механические кодовые замки на подъездах. Но наряду с массой преимуществ домофон имеет и недостатки по сравнению с механическим кодовым замком.





    Если раньше, чтобы попасть домой нужно было только выучить "комбинацию из трех пальцев", то теперь нужно таскать с собой довольно габаритный пластмассовый ключ, - такую пластинку с дырочками, которую нужно втыкать в щель-замочную скважину. Проблема в том, что если вам непосчасливилось уронить её на землю в слякоть, то дырочки напрочь забиваются и электронный ключ перестает работать. То же самое если он просто намокнет. Но самое плохое в том, что этот ключ сделан из хрупкой пластмассы, легко ломающейся, если, например, вы положили его в карман брюк и имели неосторожность сесть.

    В конце концов, намучившись с таким ключом, уже стараешься как можно реже брать его с собой, особенно если отправляешся в командировку. Но как быть, если возвращаться приходится ночью, а все домочадцы на даче? Приходится будить соседей, вызывая этим всеобщее недовольство.

    В таком случае, можно воспользоваться другим современным чудом техники - сотовым телефоном. Установив у себя в квартире несложное приспособление - приставку к автоответчику, можно будет просто позвонить к себе домой и в тональном режиме набрать некоторую цифру. Тональный декодер включит реле, которое замкнет кнопку отпора электромагнитного замка. Схема тонального декодера показана на рис. 1. Особых пояснений она не требует. Входной разъем Х1 подключают к телефонной линии параллельно автоответчику.Контакты реле Р1 подключают параллельно кнопке отпора замка домофона.

    Когда вы звоните себе домой по телефону включается автоответчик и воспроизводит приглашение оставить сообщение после звукового сигнала. После этого сигнала вы переходите на тональный набор и нажимаете определенную цифру на клавиатуре набора номера сотового телефона. Тональный сигнал поступает в линию и принимается не только автоответчиком (который его запишет на ленту), но и DTMF-декодером. Если это именно та цифра (в данном случае - "4"), то закрываются диоды VD3 и VD4, что приводит к открыванию ключа VT1 и включению реле Р1, замыкающего кнопку отпора.

    Питается приставка от малогабаритного сетевого адаптера, который должен давать напряжение от 5 до 15-20 V, в зависимости от того, на какое напряжение рассчитана обмотка реле. Реле можно использовать любое маломощное, например, РЭС-10, РЭС-22, РЭС-9, РЭС-47 или реле типа КУЦ от старых телевизоров. Если обмотка реле имеет сопротивление более 150 От, -можно транзистор Дарлингтона КТ972 заменить любым обычным средней мощности, например, КТ815, КТ503, КТ604. Кварцевый резонатор от видеотехники с опцией НТСЦ-3,58. Диоды VD1-VD2 можно заменить любыми, выдерживающими напряжение не ниже 160V, например,КД102, КД105. Вместо интегрального стабилизатора 78L05 можно использовать, например, обычный параметрический стабилизатор из резистора и стабилитрона на 4,5-6V.

    Схема очень проста, - её можно смонтировать в любой подходящей коробке, например, в мыльнице и положить на столик рядом с автоответчиком.
    Схема, показанная на рисунке 1 открывает входную дверь при нажатии на сотовом телефоне кнопки цифры "4", если надо чтобы это была кнопка "2" - катод диода VD4 нужно отключить от вывода 13 D1 и подключить к выводу 12, если нужна кнопка "1" - к выводу 11, если кнопка "8" - к выводу 14. Таким образом, можно задать любую из четырех цифр - "1", "2", "4", "8".

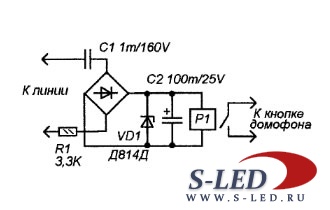

    А вот еще более простой вариант,- рис. 2, ему не требуется тональный набор и декодирование. Подключаете эту схемку к телефонной линии у себя в квартире, и, каждый раз когда у вас в квартире будет раздаваться телефонный звонок, будет автоматически отпираться замок домофона. То есть, позвонили себе домой с мобильника и дверь отперлась. Неудобство в том, что она будет отпираться каждый раз когда вам позвонят, - но это уже частности.

    Рис. 2

    Телефонный ключ для домофона

    Диодный мост можно собрать на диодах КД209, КД102, КД105. Стабилитрон должен быть на напряжение стабилизации, равное рабочему напряжению обмотки реле. Реле желательно использовать с как можно более высокоомной обмоткой. Если реле будет на напряжение 60-100V, то от стабилитрона можно отказаться, а конденсатор С2 выбрать типа 10 мкФ / 160V.

    И последний вариант, "варварский", на тот случай, если вы были категорически против установки домофона (денег жалко, и вообще...), но согласились под давлением общественности и теперь "жаждете мести". Схему приводить не стану, - люди умные, сами догадаетесь. Подброшу только идейку - нужно подать сигнал вызова домофона на реле или транзисторный ключик с реле на выходе, а контакты этого реле соединить с кнопкой отпора. Теперь, вы как и прежде, когда был кодовый замок, должны помнить только одно число - номер вашей квартиры. Набираете его и замок отопрется. И соседям хорошо, - думают что у них есть домофон, и вам - у вас есть такой вот привычный кодовый замок. Но это, как говорится, вариант "на любителя".

    Хочу заметить, что обе схемы будут работать только с домофонами, в которых кнопка отпора, расположенная в квартире на зависит от того, в каком положении находится трубка переговорного устройства (снята - повешена). Если же выше указанная кнопка работает только при поднятой трубке переговорника, - нужно схемы усложнить введя простое программное устройство на счетчике и двух транзисторных ключах с реле, одно из которых будет переключать трубку в положение "поднято", а другое, спустя секунду, нажимать кнопку "открыть".
