    Цифровые микросхемы "ТТЛ"


    Цифровые микросхемы "ТТЛ"

    Наиболее популярная микросхема серии К155 (К555) — это К155ЛАЗ (К555ЛАЗ). Микросхема содержит четыре логических элемента"2И-НЕ". В серии К561 есть аналогичная микросхема К561ЛА7, но разводки элементов по выводам у этих микросхем отличаются. На рисунке показана К155ЛАЗ. Корпус такой же как и у К561ЛА7, — 14-выводный пластмассовый.

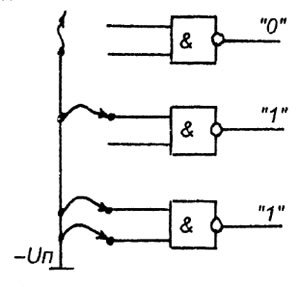

    Логика функционирования К155ЛАЗ такая же как у К561ЛА7 ("2И-НЕ", оно и есть "2И-НЕ" независимо от серии), поэтому подробно рассматривать её нет смысла. Нужно только знать разницу, свойственную микросхемам ТТЛ. Как мы уже знаем из предыдущего занятия, микросхемы К155 и К555 управляются логическими нулями. Поэтому, когда на оба входа элемента микросхемы К155ЛАЗ никакие уровни не подаются, это микросхемой воспринимается как логические единицы. Следовательно, логику работы элемента 2И-НЕ серии К155 (К555) можно представить так :

    1. Нуль на одном из входов, — на выходе "1".
    2. Нули на обоих входах, — на выходе "1".
    3. На обоих входах единицы или ничего не подключено, — на выходе будет "0".


    Рисунок 2
    Цифровые микросхемы "ТТЛ"

    То есть, подачей нуля на любой из входов элемента микросхемы К155ЛАЗ (К555ЛАЗ) его выход переводится в состояние лог. "1".

    Кроме микросхем К155ЛАЗ (К555ЛАЗ) в этой серии есть много других микросхем, содержа-щих элементы "И-НЕ", разница только в числе входов этих элементов, и числе самих элементов в микросхеме (рисунки 3 и 4).

    Рисунок 3 и 4
    Цифровые микросхемы "ТТЛ"

    Как мы уже знаем из предыдущего занятия, выходные токи логической единицы и логического нуля элементов микросхем К155 (К555) существенно различаются. Выходной ток единицы 1,6mA, а выходной ток нуля 16mA. Но среди этих серий есть и микросхемы, которые вообще не имеют тока единицы, так называемые, микросхемы "с открытым коллектором". Понять такое явление поможет рисунок 5. На выходе условного элемента "И" включен инвертор, — ключ на транзисторе, который нужен для получения функции "НЕ".
