    Цифровой измеритель емкости индуктивности


    Цифровой измеритель емкости индуктивности

    Прибор довольно точен. Он может измерять индуктивность от 10nН до 100mН и емкость от 0,5 pF до 0,3 uF. Работа с ним очень проста, так как выбор предела измерения происходит автоматически. Измерение емкости и индуктивности прибор определяет по частоте. В его схеме есть LC-генератор на операционном усилителе, а так же, опорные емкости и индуктивность.





    Из них и измеряемой величины создается колебательный контур, и генератор генерирует определенную частоту, зависящую при измерении индуктивности от величины измеряемой индуктивности, а при измерении емкости от величины измеряемой емкости. Схема на микроконтроллере измеряет эту частоту и приводит показания к виду величин емкости или индуктивности.

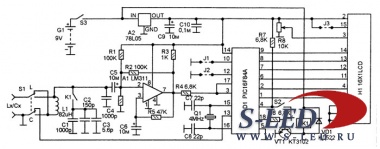

    Измеряемое подключается к паре клемм «Lх/Сх». Переключателем S1 можно выбрать измеряемую величину (емкость «С» или индуктивность «L»). Переключатель изменяет схему контура состоящего, в различных случаях, из индуктивности L1, конденсаторов С1-С4 и измеряемой емкости или индуктивности. Кроме того второй секцией переключатель S1 дает информацию микроконтроллеру о типе измеряемой величины.

    В процессе автоматического выбора предела измерения участвует реле К1, которое подключает конденсаторы С1-С3.

    Генератор частоты выполнен на микросхеме А1. Частота поступает на выводы 17 и 3 контроллера D1.

    На схеме есть несколько перемычек и выключателей. Перемычка J1 устанавливается если однострочного дисплея не нашлось, и был установлен двухстрочный. Перемычка J2 - контрольная, при её установке прибор показывает значение частоты генератора в единицах частоты. Исходная частота должна быть около 550 kHz. Перемычку J3 устанавливают если используется дисплей с подсветкой.

    Кнопка S2 служит для сброса и перезапуска измерения.

    Резистор R8 служит для регулировки контрастности дисплея, его можно заменить подстроечным.

    Источником питания служит батарея типа «Крона» (как для питания мультиметра). Сна дает напряжение 9V, но схема на микроконтроллере требует 5V, поэтому есть стабилизатор А2. Здесь применен маломощный стабилизатор так как схема потребляет небольшой ток, за исключением реле, обмотка которого подключена до стабилизатора.
